A falta de ajuste dos espelhos elétricos cria um risco imediato à segurança. Você perde visibilidade traseira crucial ao navegar em trânsito intenso ou em estacionamentos apertados. Também desencadeia um ciclo de diagnóstico frustrante para muitos proprietários de veículos. A substituição cega de todo o conjunto do espelho desperdiça tempo e dinheiro valiosos quando o verdadeiro problema está mais acima na cadeia elétrica. Por que jogar peças em um problema quando um teste simples fornece a resposta correta?
Nosso propósito aqui é direto. Queremos fornecer a você uma estrutura de diagnóstico verificável. Você aprenderá exatamente como isolar falhas elétricas nas portas do seu veículo. Mostraremos como distinguir entre uma interface de controle defeituosa, um motor interno morto e problemas de fiação subjacentes. Ao final deste guia, você saberá como tomar decisões de reparo precisas e seguras, sem questionar seu sistema elétrico automotivo.
Se nem o espelho lateral do motorista nem do passageiro se mover, a falha normalmente está no interruptor do espelho , no fusível ou no chicote elétrico, e não nos motores.
Um interruptor funcional que produz um som de clique ou zumbido no espelho indica um motor do espelho danificado ou com falha.
Aterramentos elétricos compartilhados significam que uma falha no interruptor da janela elétrica ou no chicote elétrico da porta pode, às vezes, imitar uma falha no interruptor do espelho.
Os espelhos modernos com assento de memória contam com o módulo de controle da carroceria ; falhas elétricas sistêmicas requerem diagnóstico OBD2 antes da substituição de peças.
Estabelecer as diferenças funcionais entre falha mecânica localizada e falha de controle upstream economiza horas de solução de problemas. Todo processo de diagnóstico começa pela interpretação precisa dos sintomas. Você deve observar como o sistema se comporta antes de arrancar qualquer painel da porta. Podemos categorizar essas falhas em dois grupos distintos: problemas de chave e problemas de motor.
A interface de controle experimenta interação física constante. Os motoristas pressionam esses botões diariamente. Com o tempo, umidade, sujeira e entradas pesadas degradam os contatos internos. O acúmulo de carbono cria resistência elétrica excessiva. Quando isso acontece, a tensão nunca chega ao chicote da porta. Você deve suspeitar da mudança sob estas condições específicas:
Falha Simétrica: Os espelhos do motorista e do passageiro não respondem completamente. É estatisticamente altamente improvável que os motores esquerdo e direito falhem exatamente no mesmo momento. Se nenhum dos lados responder, a interface provavelmente estará morta.
Zonas mortas direcionais: O espelho se move para cima e para baixo, mas não para a esquerda ou para a direita. Este comportamento indica fortemente falhas nos contatos do switch interno. As almofadas de contato de cobre se desgastam de maneira irregular com base nas instruções de ajuste mais frequentes.
Degradação Física: O botão parece fisicamente solto ou pegajoso. Ele não consegue clicar definitivamente na posição esquerda ou direita. Bebidas derramadas geralmente causam essa operação pegajosa, danificando a placa de circuito interno.
Os atuadores dentro da carcaça enfrentam condições ambientais adversas. Eles suportam chuva gelada, calor intenso do verão e lavagens automáticas de carros. As minúsculas engrenagens de plástico dentro dessas caixas tornam-se quebradiças com o tempo. Ao suspeitar de uma falha mecânica na própria caixa, procure estes sinais:
Falha Assimétrica: Apenas um espelho não consegue se mover enquanto o outro opera perfeitamente normalmente. Isso isola o problema da alimentação principal.
Sinais sonoros: Pressionar os controles resulta em zumbido, rangido ou clique dentro da caixa. No entanto, você não vê nenhum movimento físico. Isso prova que a energia está chegando ao destino, mas as engrenagens plásticas internas estão removidas.
Colagem intermitente: O vidro se move lentamente ou requer ajuda física da sua mão para completar seu arco. Bobinas magnéticas fracas ou mortas dentro do atuador causam esse comportamento lento.
Melhor Prática: Sempre teste os espelhos enquanto o motor do veículo estiver funcionando. Uma bateria de carro fraca às vezes pode causar operação lenta do motor. O teste com um alternador em funcionamento fornece tensão total ao circuito.
Adivinhar leva a despesas desnecessárias. Precisamos provar objetivamente qual componente falhou. Você pode fazer isso usando testes de multímetro padrão. Esta estrutura de diagnóstico orienta você passo a passo na cadeia elétrica. Pegue seu multímetro digital e configure-o para medir a tensão de corrente contínua (CC).
Primeiro, devemos verificar se a energia realmente chega ao revestimento da porta. Levante com cuidado a moldura de plástico que envolve os controles. Desconecte o conector do chicote principal.
Coloque a ignição do veículo na posição “ON” (motor desligado).
Defina seu multímetro para DC Volts.
Conecte a sonda preta a um aterramento de metal limpo e sem pintura.
Teste o fio de alimentação principal no conector do chicote usando o fio vermelho. Você deverá ver aproximadamente 12 volts.
Em seguida, troque o multímetro para medir a resistência (Ohms). Teste o terminal do fio terra. Deve ler perto de zero ohms no chassi.
Cuidado com faltas à terra compartilhadas. Esses circuitos geralmente compartilham locais de aterramento com o painel de interruptores da janela elétrica adjacente . Se as janelas e os espelhos falharem simultaneamente, é provável que você tenha um fio terra cortado no porta-malas do batente da porta. A constante abertura e fechamento da porta eventualmente fratura a fiação de cobre antiga.
Se você tiver energia sólida e aterramento no chicote, a próxima etapa isola os controles. Desconecte completamente o conjunto do veículo. Mova-o para uma bancada limpa.
Defina seu multímetro para a configuração de continuidade (aquela que emite um sinal sonoro).
Consulte o diagrama de fiação do seu veículo para identificar os pinos de entrada e saída específicos.
Coloque suas sondas nos pinos correspondentes ao comando “Up”.
Pressione fisicamente o botão direcional para cima.
Ouça o bipe. O medidor deve emitir um bipe ou mostrar resistência próxima de zero.
A falta de continuidade confirma uma unidade elétrica morta. Os contatos internos de cobre estão fritos ou fortemente oxidados. Neste caso, a substituição dos controles resolverá o seu problema imediatamente.
Se os controles passarem no teste de continuidade, devemos avaliar o próprio atuador. Esta etapa ignora toda a fiação do veículo.
Remova a placa da porta interna para acessar o conector do chicote do atuador.
Identifique os dois fios primários que controlam o eixo vertical ou horizontal.
Aplique alimentação direta de 12 V e aterre a partir de um fio jumper com fusível conectado a uma bateria de 12 V.
Observe o vidro. Deve mover-se rapidamente em uma direção.
Inverta a polaridade dos fios do jumper. O vidro deve mover-se na direção oposta.
Se o vidro se mover perfeitamente sob a alimentação direta do jumper, mas falhar ao usar o painel da porta, o problema está no chicote elétrico que liga a porta ao chassi. Se ele gemer, clicar ou ignorar a energia direta, o atuador está oficialmente morto.
Os veículos mais antigos utilizam circuitos simples de fio direto. A energia flui da bateria, através da alavanca, diretamente para o atuador. Os veículos modernos são muito mais complicados. Eles utilizam módulos em rede para gerenciar recursos internos. A distinção entre sistemas de fio direto e sistemas controlados por módulo determina o caminho do diagnóstico.
Se o seu carro possui assentos com memória, funções de inclinação reversa ou perfis vinculados ao chaveiro, seus espelhos operam em rede. Os veículos modernos direcionam as entradas de controle diretamente através do módulo de controle da carroceria . Os controles não enviam energia de alta corrente diretamente para as portas. Em vez disso, eles enviam uma solicitação de dados de baixa tensão ao módulo. O módulo então processa essa solicitação e comanda os atuadores para se moverem.
Quando o computador central falha, os sintomas raramente permanecem isolados em um único componente. Você deve procurar falhas elétricas sistêmicas mais amplas. Cuidado com estes sinais de alerta:
A falha do espelho coincide com o comportamento errático da cabine.
As luzes internas do teto piscam ou permanecem acesas indefinidamente.
As travas elétricas das portas são acionadas aleatoriamente ou ignoram os comandos do controle remoto.
O display do rádio reinicia ou descarrega a bateria durante a noite.
As predefinições de assento com memória esquecem suas posições salvas.
Você pode se encontrar em um cenário frustrante. Você executa seus testes de multímetro. Os botões mostram continuidade perfeita. Os atuadores saltam perfeitamente quando alimentados com alimentação direta de 12V. No entanto, quando totalmente montado, nada funciona. Nesta situação, os comandos estão sendo ignorados pela rede. Uma ferramenta de digitalização profissional torna-se obrigatória. Você precisa de um scanner bidirecional para ler códigos B específicos (códigos corporais) da rede. Nunca substitua um módulo de computador às cegas sem primeiro ler os códigos de comunicação.
Depois de identificar o componente com falha, você enfrentará um novo conjunto de desafios. Avaliar as implicações financeiras e trabalhistas da substituição de cada peça ajuda você a planejar o reparo do fim de semana. Algumas tarefas requerem apenas uma chave de fenda. Outros exigem ferramentas especializadas de remoção de aparas e imensa paciência.
Erro comum: Nunca levante os painéis plásticos internos durante o tempo frio. As baixas temperaturas tornam os clipes de retenção de plástico incrivelmente frágeis. Eles vão quebrar instantaneamente. Execute sempre os acabamentos interiores numa garagem aquecida ou durante os dias quentes de verão.

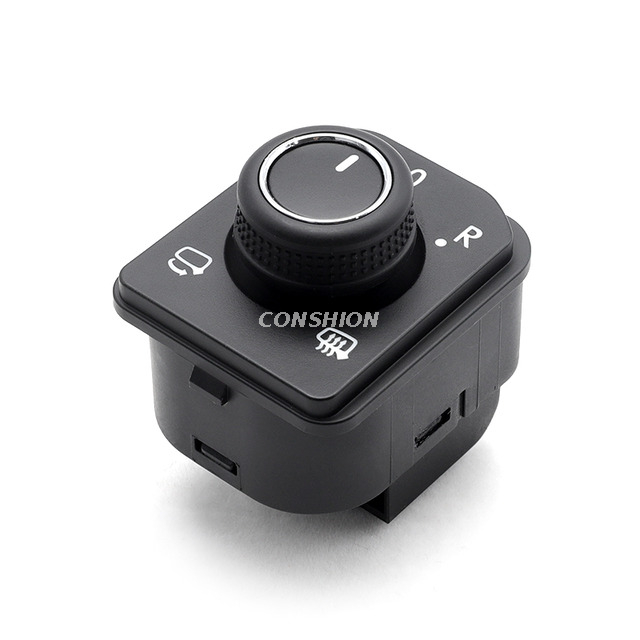

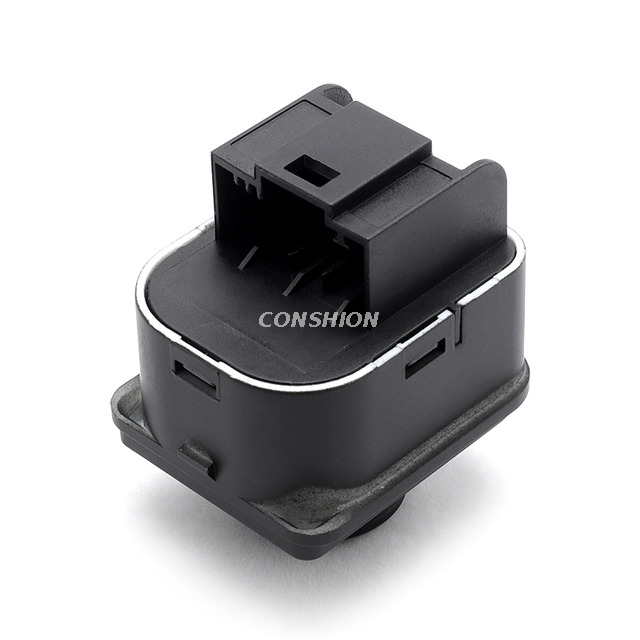

A expectativa de custo aqui permanece geralmente baixa a moderada. Os fabricantes automotivos produzem esses componentes em grandes quantidades. Encontrar um substituto interruptor de espelho geralmente é rápido e indolor.
A realidade trabalhista varia de acordo com o fabricante. Em muitos veículos, você só precisa levantar uma pequena moldura decorativa no apoio de braço da porta. Você desconecta o chicote elétrico, retira a unidade antiga e encaixa a nova no lugar. Todo o trabalho leva menos de dez minutos. No entanto, em alguns modelos europeus, os fabricantes fixam a moldura pela parte inferior. Isso requer a remoção de todo o painel interno da porta apenas para acessar dois parafusos ocultos.
A expectativa de custo aqui muda para moderada ou alta. As concessionárias raramente vendem o motor do atuador interno separadamente. Eles geralmente exigem a compra de todo o conjunto externo da habitação. Se o seu veículo possuir vidro aquecido, piscas integrados ou sensores de monitoramento de ponto cego, o custo de substituição aumentará significativamente.
A realidade laboral também é muito mais intensa. Você deve remover completamente a placa da porta interna. Você removerá as barreiras de vapor e desparafusará as três porcas de retenção principais que prendem a pesada caixa externa à moldura da porta. Ocasionalmente, você deve retirar cuidadosamente os painéis de vidro frágeis para acessar os parafusos torx internos ocultos. O risco de danos colaterais é alto para os DIYers novatos. Deixar cair o vidro significa comprar outra peça cara.
Dificuldade de reparo e comparação de riscos
Componente | Tempo médio de bricolage | Requisito de ferramenta | Nível de risco colateral |
|---|---|---|---|
Interface de controle | 10 - 30 minutos | Ferramentas de alavanca de acabamento de plástico, chave de fenda básica | Baixo (pequena quebra do clipe de plástico) |
Atuador Interno | 1 - 2 horas | Conjunto de soquetes, bits torx, fita adesiva | Alto (painel de vidro espelhado quebrando) |
Habitação Completa | 1 - 1,5 horas | Conjunto de soquete profundo, ferramentas de corte | Moderado (arranhões na pintura externa da porta) |
Módulo de Rede | Varia de acordo com o local | Ferramenta de verificação OBD2 bidirecional | Alto (requer programação de software do revendedor) |
Precisamos de uma estrutura acionável para a decisão final de compra. Você executou seus testes, avaliou os riscos e compreendeu os sistemas envolvidos. Siga esta lógica de seleção para finalizar sua estratégia de reparo.
Você deve solicitar imediatamente uma interface de substituição se ambos os lados externos estiverem completamente mortos. Você também deve prosseguir se os testes de continuidade do multímetro falharem miseravelmente na bancada. Além disso, se os contatos direcionais estiverem comprovadamente desgastados, soltos ou pegajosos ao toque, você encontrou o culpado. Sempre procure por substituições com especificações OEM. As opções de reposição mais baratas geralmente sofrem com a má correspondência da retroiluminação LED e o feedback tátil desleixado. Os componentes OEM garantem uma instalação plug-and-play precisa.
Você deve adquirir um novo atuador externo ou uma carcaça completa se apenas um lado estiver morto. Se você ouvir o atuador gemendo sob carga ao pressionar os botões, as engrenagens internas serão desmontadas. Mais importante ainda, se você executou o teste de salto direto de 12 V e não produziu absolutamente nenhum movimento, o atuador ficará permanentemente emperrado. Coloque fita adesiva ao redor da moldura da porta antes de desparafusar a caixa para proteger a pintura.
Pare de comprar peças se o seu veículo tiver espelhos com memória e os testes do multímetro passarem perfeitamente. Se os botões tiverem continuidade e os atuadores saltarem com alimentação direta, você enfrentará um erro de comunicação de rede. Consulte um técnico automotivo equipado com software de diagnóstico adequado. Eles lerão o fluxo de dados e determinarão se um módulo de controle requer um flash de software ou uma substituição física completa.
Diagnosticar com sucesso problemas elétricos automotivos requer paciência e um fluxo de trabalho lógico. Você deve evitar a tentação de adivinhar apenas com base nos sintomas visuais. Siga sempre a cadeia de diagnóstico fundamental: verifique primeiro o fusível, verifique os controles, inspecione o chicote elétrico e, finalmente, teste o atuador de destino. Esta abordagem metódica garante resultados precisos.
Recomendamos que você garanta um multímetro digital confiável antes de tentar qualquer reparo. Confirme seus sintomas objetivamente. Verifique seus circuitos de alimentação e aterramento. Teste a continuidade entre os pinos da interface. Ao validar cada elo da cadeia, você elimina gastos desnecessários com peças desnecessárias. Assuma o controle do seu processo de diagnóstico hoje mesmo e restaure a funcionalidade total do seu veículo com segurança e eficiência.
R: Raramente. As caixas externas do motorista e do passageiro normalmente compartilham um único fusível dedicado na caixa de fusíveis da cabine. Uma falha unilateral geralmente aponta diretamente para um motor do atuador morto ou contatos do seletor lateral queimados dentro dos controles da porta principal.
R: Não diretamente através da lógica do módulo, mas eles geralmente compartilham um chicote elétrico primário e um ponto de aterramento principal dentro do painel da porta do motorista. A corrosão severa por umidade ou um fio terra quebrado nesta área compartilhada podem causar falhas simultâneas em ambos os sistemas.
R: Geralmente duram toda a vida útil do veículo. No entanto, eles estão altamente sujeitos a falhas prematuras devido à entrada de umidade. Deixar as janelas abertas durante uma tempestade ou expô-las a forte desgaste mecânico reduzirá drasticamente sua vida útil.
