Configurar um retrofit de travamento central pós-venda requer um planejamento cuidadoso. Você pode estar atualizando um carro clássico. Talvez você precise de uma substituição OEM exata. De qualquer forma, especificar as peças certas é crucial. Você deve escolher a arquitetura correta do atuador para corresponder ao seu sistema elétrico. Selecionar o atuador errado cria enormes dores de cabeça. Você pode enfrentar chicotes elétricos incompatíveis. Você pode queimar fusíveis críticos do sistema. Ou pior, sua nova configuração não pode acionar o travamento centralizado na porta do motorista.
Projetamos este guia para resolver esses problemas comuns de projeto elétrico. Desconstruiremos os circuitos elétricos distintos encontrados dentro dos atuadores de 2 e 5 fios. Você verá como esses componentes se comportam no mundo real. Comparamos suas realidades de implementação em várias configurações de veículos. Finalmente, fornecemos uma estrutura clara. Você saberá exatamente como selecionar o componente certo para o seu projeto específico de fechadura de porta.
Os atuadores de 2 fios atuam puramente como motores “escravos”, contando com módulos externos ou interruptores para inverter a polaridade e mover fisicamente o mecanismo de travamento.
Os atuadores de 5 fios funcionam como unidades 'mestres', combinando um motor padrão de 2 fios com um microinterruptor interno de 3 fios que envia sinais de travamento/destravamento para o resto do veículo.
A arquitetura do sistema dita a escolha: retrofits que exigem acionamento manual da porta do motorista precisam de uma unidade de 5 fios, enquanto portas de passageiros ou sistemas totalmente acionados por um módulo de entrada sem chave exigem apenas unidades de 2 fios.
Você pode usar com segurança um atuador de 5 fios como substituto de 2 fios, tampando os três fios de sinal, mas não pode usar um atuador de 2 fios para substituir um de 5 fios sem perder a funcionalidade do comando central.
A compreensão dos sistemas de atuadores começa pela separação dos componentes em funções de comando e execução. Os veículos usam sinais elétricos distintos para gerenciar eventos de travamento. Os atuadores lidam com esses sinais de maneira diferente, dependendo da fiação interna.

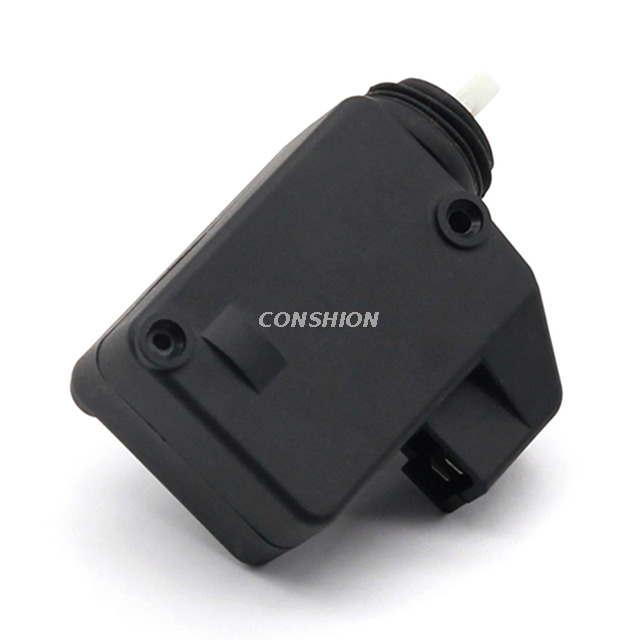

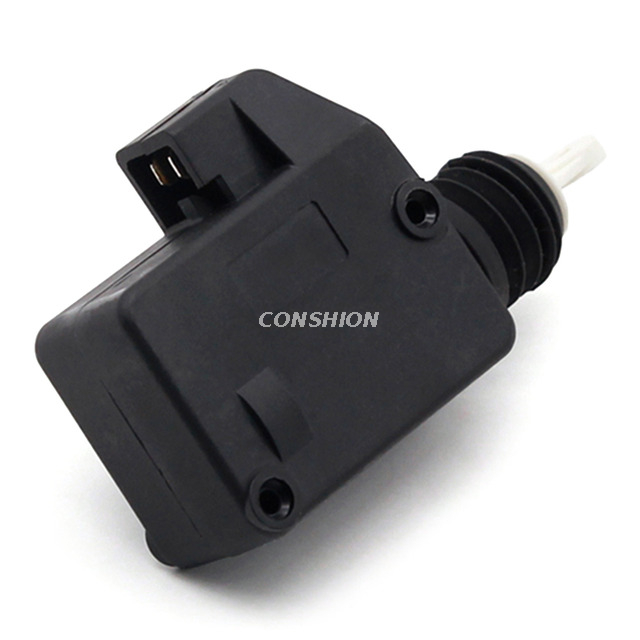

Estabelecemos a funcionalidade básica aqui. Um de 2 fios atuador de fechadura de porta contém apenas um motor CC básico. Opera estritamente como um dispositivo escravo. Não possui lógica independente. O mecanismo interno empurra ou puxa com base inteiramente na tensão externa. Depende da polaridade da tensão fornecida aos seus dois pinos. O motor aciona um mecanismo de engrenagem de cremalheira e pinhão. Esta engrenagem estende ou retrai fisicamente a biela.
Aumentamos a complexidade ao discutir sistemas de 5 fios. Uma unidade de 5 fios opera como controlador mestre. É simplesmente um motor padrão de 2 fios combinado com um sensor interno. Este sensor interno é um microinterruptor Single Pole Double Throw (SPDT). A chave fica fisicamente ligada ao braço deslizante do atuador. Mover o braço aciona o interruptor. Permite que o movimento mecânico de uma porta gere sinais elétricos.
Este switch SPDT interno altera significativamente a arquitetura do sistema. Ele substitui ou complementa o interruptor de travamento físico autônomo da porta no painel da porta. Você pode girar uma chave física no cilindro externo da porta. Você pode puxar o botão de trava interno. Qualquer ação move mecanicamente o braço do atuador mestre. O microinterruptor interno detecta este movimento imediatamente. Em seguida, ele aciona eletronicamente as portas restantes para corresponderem.
Os sistemas de dois fios representam a forma mais simples de travamento elétrico de portas. Eles executam trabalho mecânico sem fornecer feedback ao computador central do veículo.
Os sistemas de dois fios utilizam um estado fundamental de repouso. Ambos os fios do atuador permanecem aterrados quando inativos. Isso evita o acionamento acidental. Também protege contra curto-circuitos. A ativação do motor requer inversão de polaridade. Um relé de controle desconecta temporariamente um aterramento. Em seguida, ele envia um pulso positivo de 12 V por esse fio específico.
Sequência de travamento: O fio A recebe 12V positivo. O fio B permanece aterrado. O motor gira no sentido horário.
Sequência de desbloqueio: O fio B recebe 12V positivo. O fio A permanece aterrado. O motor gira no sentido anti-horário.
Estado de repouso: Os fios A e B retornam ao terra.
Uma unidade de 2 fios não possui cérebro interno. Não pode tomar decisões. Requer uma fonte de comando externa. Você deve usar um pacote de relés externo ou um sistema de entrada sem chave dedicado. Os veículos modernos gerenciam isso por meio de um módulo de controle central da carroceria (BCM). O BCM lida com todas as mudanças de polaridade. Também determina o tempo preciso do pulso elétrico. Um pulso que dure muito tempo queimará o minúsculo motor DC.
Estas unidades dominam as portas dos passageiros e as portas traseiras. Os kits universais de reposição dependem muito deles. As portas dos passageiros só precisam receber comandos. Eles raramente precisam enviar comandos de volta ao sistema. Você economiza espaço e complexidade de fiação usando uma unidade escrava de 2 fios. Os instaladores direcionam dois fios de bitola relativamente grossos na carcaça da porta. Esses fios transportam a alta corrente necessária para acionar o motor físico.
Os sistemas de cinco fios trazem comunicação inteligente para a cavidade da porta. Eles fornecem impulso mecânico ao mesmo tempo em que relatam o estado físico.
A compreensão deste componente requer a identificação de seu layout de chicote específico. Os kits de reposição padrão seguem um sistema rígido de código de cores. Dividimos os cinco fios em dois grupos funcionais distintos.
Fio Verde (Motor): Recebe energia ou terra para acionar o motor.
Fio Azul (Motor): Emparelhado com verde para inversão de polaridade (idêntico à configuração de 2 fios).
Fio Preto (Comutação): Serve como terra comum para o microinterruptor interno.
Fio Marrom (Comutação): Transmite o sinal “Lock” para o relé externo.
Fio Branco (Comutação): Transmite o sinal de “Desbloqueio” para o relé externo.
O fluxo do sinal começa com uma entrada mecânica. Um motorista destranca a porta usando uma chave física. Esta ação manual empurra fisicamente a haste do atuador para cima. O mecanismo deslizante interno desloca o microinterruptor SPDT. O switch conecta o fio preto (terra comum) ao fio branco. O fio branco transporta instantaneamente um sinal de aterramento negativo para fora do atuador. O próprio motor permanece sem alimentação durante este evento mecânico manual.
Este sinal de aterramento de saída percorre o chicote. Eventualmente, atinge o relé de travamento central. Nas configurações de fábrica, chega ao módulo de informática do veículo. O módulo recebe esta solicitação de desbloqueio manual. O módulo então processa o comando. Ele dispara seus relés internos. Esses relés enviam pulsos de polaridade reversa para os fios verde e azul de todas as outras portas. Os atuadores escravos disparam simultaneamente. Todo o veículo é desbloqueado de forma síncrona.
A escolha do componente correto depende inteiramente dos objetivos do seu sistema. Os layouts elétricos diferem enormemente entre a restauração vintage e a integração moderna.
Matriz de seleção de atuadores
Requisito do sistema | Tipo de atuador necessário | Função Primária |
|---|---|---|
A volta da chave comanda todas as portas | 5 fios (mestre) | Envia sinal para BCM/Relé |
Apenas chaveiro (sem uso de chave) | 2 fios (escravo) | Executa apenas comandos |
Portas do passageiro/traseiras | 2 fios (escravo) | Executa apenas comandos |
Substituição do sistema de alarme | 5 fios (mestre) | Aciona mudança de estado de alarme |
Requisito: Você deseja adicionar travamento central onde não existia anteriormente. Você ainda deseja usar as chaves originais da porta. Você deseja que as portas do passageiro travem quando você pressiona a maçaneta interna do motorista.
Decisão: Você deve usar um atuador de 5 fios na porta do motorista. Ele atuará como unidade de controle mestre. Você instala atuadores de 2 fios em todas as portas traseiras e de passageiros restantes. A unidade mestre detecta suas ações manuais. Ele aciona o pacote de retransmissão pós-venda. O pacote de relés aciona as portas escravas. Alguns instaladores também colocam uma unidade mestre na porta do passageiro dianteiro. Isso fornece capacidade de comando de dois lados.
Requisito: Você planeja acionar as portas estritamente por meio de um chaveiro. Você pode usar um aplicativo para smartphone. Você não se importa se girar a chave física aciona as outras portas.
Decisão: Os atuadores de dois fios são totalmente suficientes para todas as portas. O módulo receptor central dita toda a lógica. Quando você pressiona o controle remoto, o módulo aciona os relés diretamente. Você não precisa de interruptores físicos de porta para iniciar comandos. Você economiza dinheiro e tempo de fiação ignorando a unidade mestre de 5 fios.
Requisito: Você está substituindo um mecanismo de fábrica com defeito dentro de um veículo moderno.
Decisão: Você deve atender perfeitamente às especificações do OEM. A porta original tinha um cilindro de chave que controlava todas as portas? Se sim, é necessária uma substituição de 5 fios. Muitas unidades OEM modernas usam conectores multipinos ainda mais complexos. Eles podem incluir sensores de porta entreaberta ou motores de travamento duplo. Sempre verifique a contagem de pinos no chicote original de fábrica.
A fiação incorreta desses sistemas garante falhas. Você deve compreender os limites elétricos dos componentes internos. Você deve mapear seus circuitos antes de aplicar energia.
Erro comum: Os instaladores frequentemente confundem os fios do motor com os fios da chave em uma unidade de 5 fios. Você deve tratá-los como dois sistemas separados. Aplicar alimentação direta de 12 V aos fios de sinal marrons ou brancos causa danos imediatos. Isso destruirá instantaneamente o microinterruptor interno. Ele pode potencialmente fritar os circuitos lógicos sensíveis dentro do seu módulo de controle. Os fios de sinal são projetados exclusivamente para disparos de aterramento de baixa corrente. Verifique as cores dos fios duas vezes antes de conectar a bateria.
O interruptor interno dentro de uma unidade de 5 fios possui uma amperagem muito baixa. Geralmente suporta menos de 500 miliamperes. Você não pode conectar os fios marrom e branco do interruptor diretamente aos fios verde e azul do motor de outra porta. A chave não pode suportar a alta amperagem necessária para acionar os motores. Eles devem ser conectados diretamente a um relé. Relés automotivos SPDT padrão de 5 pinos configurados para inversão de polaridade funcionam melhor. O microinterruptor aciona a bobina do relé. Os contatos do relé controlam a corrente pesada do motor.
Melhor Prática: Às vezes você só tem unidades de 5 fios disponíveis. Você pode usar com segurança uma unidade mestre como escrava. Isso representa uma prática padrão da indústria. As lojas estocam unidades de 5 fios como substitutos universais. Você simplesmente isola os três fios de sinal. Você prende os fios preto, marrom e branco separadamente. Você os deixa desconectados. Você conecta apenas os fios verde e azul do motor. O atuador funcionará perfeitamente como uma unidade escrava básica de 2 fios. No entanto, você nunca pode atualizar um cabo de 2 fios para um de 5 fios. Uma unidade escrava não possui totalmente a chave interna física.
Dominar os sistemas de fechadura automotiva requer a compreensão das funções dos componentes. A escolha entre uma unidade de 2 e 5 fios raramente envolve a qualidade do motor. Centra-se inteiramente na arquitetura do sistema. Você deve determinar se uma porta precisa comandar o sistema ou apenas executar comandos.
As unidades de dois fios são motores escravos simples que requerem controle de relé externo.
As unidades de cinco fios combinam um motor escravo com uma chave de controle mestre.
As modernizações de carros clássicos geralmente exigem pelo menos uma unidade de 5 fios para integração de chave física.
Sempre verifique as polaridades do gatilho e as configurações do relé antes de passar os fios.
Aconselhamos todos os instaladores a mapearem primeiro a configuração do relé. Verifique os requisitos de acionamento do travamento central do seu veículo. Determine se o seu módulo espera um gatilho positivo ou negativo. Revise atentamente as especificações do atuador antes de iniciar seu projeto. Encomende um kit completo de fecho central mestre e escravo para garantir a compatibilidade dos componentes.
R: Não. Você perderá a capacidade de travar ou destravar todas as outras portas usando a chave ou maçaneta manual daquela porta específica. O sistema perderá seu sensor de comando.
R: Sim. Você pode ignorar e isolar com segurança os três fios de sinal. Conecte apenas os dois fios do motor. Funcionará perfeitamente como uma unidade escrava.
R: Alguns projetos de circuitos OEM diferem ligeiramente. O interruptor interno pode compartilhar um aterramento do chassi diretamente através da carcaça metálica do motor. Isso elimina a necessidade de um fio terra externo dedicado.
R: Sim. Eles exigem relés automotivos SPDT padrão de 5 pinos. Você deve configurar esses relés para inversão de polaridade. A chave de baixa corrente aciona o relé para lidar com a alta corrente do motor.
