Os sistemas elétricos automotivos dependem de dois componentes distintos para gerenciar a energia com segurança: o protetor sacrificial e o controlador de alta carga. Cada vez que você ativa um guincho resistente ou acende os faróis, você depende dessa infraestrutura oculta. Atualizar acessórios de veículos ou diagnosticar falhas de energia intermitentes requer a compreensão de como esses componentes interagem. Diagnosticar incorretamente uma simples perda de energia pode custar horas de frustração e trabalho desnecessário.
Este guia detalha as diferenças operacionais, estruturas de diagnóstico e princípios de design de sistema para avaliar uma caixa de fusíveis de carro centralizada em comparação com configurações de relés individuais. Exploraremos como as características físicas determinam a funcionalidade. Você também aprenderá regras de topologia de fiação profissional projetadas para manter seu veículo protegido contra incêndios elétricos. Quer você gerencie frotas comerciais ou construa plataformas off-road personalizadas, o domínio desses princípios elétricos básicos garante a confiabilidade do veículo a longo prazo.
Funções distintas: Os fusíveis protegem a fiação contra sobrecarga térmica; os relés controlam cargas de alta corrente usando sinais de baixa tensão.
Perfis de falha: Fusíveis queimados causam falha completa e imediata do circuito; relés com falha normalmente causam operação intermitente ou acionamento atrasado.
Regras de topologia: No projeto de sistema profissional, um fusível deve ser instalado o mais próximo possível da fonte de alimentação, estritamente antes do relé.
Valor de integração: Uma caixa de fusíveis de carro centralizada que combina ambos os componentes reduz a complexidade da fiação e mitiga os riscos de incêndio para diagnósticos pós-venda.
A má compreensão das funções dos componentes leva a fiação inadequada, aumento do risco de incêndio e acessórios danificados. Muitos mecânicos novatos presumem que você pode trocar um dispositivo de proteção por um dispositivo de controle. Essa suposição geralmente resulta em chicotes derretidos. Os veículos modernos exigem uma gestão elétrica precisa. Cada acessório requer uma amperagem específica para funcionar com segurança. Devemos separar distintamente as funções dos dispositivos de proteção térmica e dos interruptores de energia para construir circuitos confiáveis.
Os fusíveis atuam como elo sacrificial em qualquer sistema elétrico. Sua função principal é proteger o chicote elétrico do veículo – não o dispositivo terminal. Muitas pessoas acreditam erroneamente que um fusível protege a lâmpada ou o rádio. Na realidade, ele protege o fio de cobre que transporta energia para esse dispositivo.
Eles utilizam um elemento de baixo ponto de fusão encerrado em um invólucro protetor. Quando ocorre um evento de sobrecorrente, este elemento interrompe fisicamente o circuito. Ele derrete completamente. Esta ação interrompe o fluxo de eletricidade instantaneamente. Ele se sacrifica para que seu caro chicote elétrico não superaqueça e pegue fogo.
Os relés atuam como interruptores eletromagnéticos. Você também pode considerá-los como “amplificadores de potência”. Eles permitem que um interruptor de baixa amperagem na cabine ative um componente de alta amperagem no compartimento do motor. Você não precisa mais passar fios grossos e pesados através do firewall do veículo.
Em vez disso, o interruptor do painel envia um pequeno sinal ao relé. O relé então fecha um contato mecânico de alta resistência. Isso envia energia direta da bateria diretamente para o acessório. Este método atenua a queda de tensão em fios longos. Ele também reduz drasticamente a degradação do switch, mantendo os componentes do painel resfriados e funcionais.
Fatores de forma padronizados e lógica de terminal são essenciais para escalabilidade e conformidade na construção de sistemas. Quando um componente falha em um local remoto, a padronização salva o dia. Ele permite que você troque peças facilmente. Você pode solucionar problemas de sistemas complexos rapidamente quando cada componente segue regras universais.

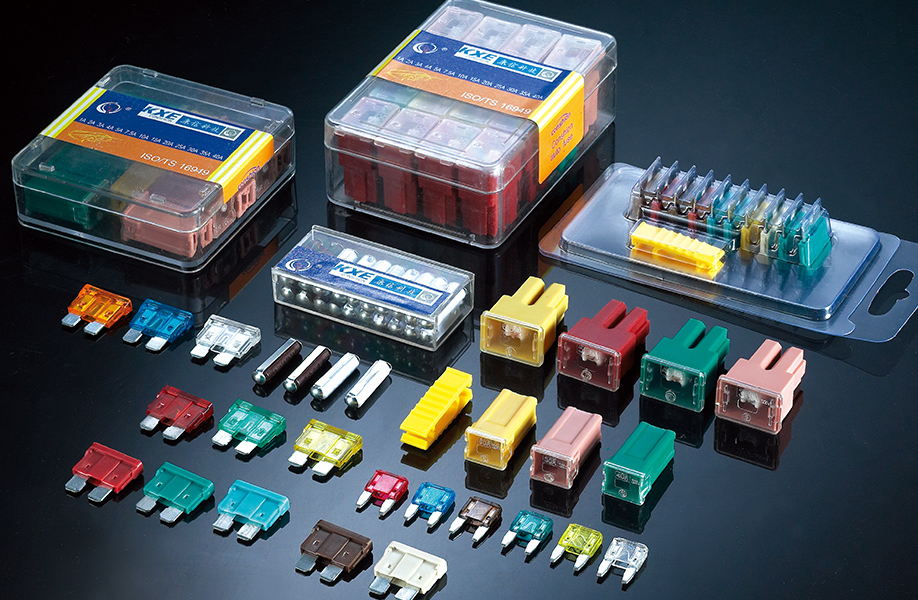

Os fusíveis são dispositivos simples projetados para inspeção visual rápida. Eles normalmente apresentam caixas transparentes ou semitransparentes. Os fusíveis de lâmina são o exemplo mais comum em veículos modernos. Este plástico transparente permite que você veja diretamente o filamento metálico interno.
Além disso, eles são codificados por cores apenas por classificações de amperagem. Um fusível de 10 A é universalmente vermelho. Um fusível de 15 A é universalmente azul. Este sistema de cores evita o extravio acidental durante os reparos. Você sempre sabe exatamente qual capacidade tem em suas mãos.
Os relés parecem totalmente diferentes. Eles ficam em caixas quadradas e opacas com 4 a 5 pinos de metal saindo da parte inferior. Você não pode ver os mecanismos internos. Os relés automotivos profissionais seguem os rígidos padrões DIN 72552 para implementação. Este sistema de numeração garante compatibilidade universal.
Pino terminal | Função DIN 72552 | Estratégia de conexão de circuito |
|---|---|---|
Pino 30 | Ligar | Conecta-se diretamente à bateria ou ao barramento de alimentação principal. |
Pino 85 e 86 | Circuito de Controle | Conecta-se ao aterramento da bobina e ao interruptor de gatilho. |
Pino 87 | Saída de energia (NÃO) | Normalmente aberto. Envia energia para o dispositivo quando ativado. |
Pino 87a | Saída de energia (NC) | Normalmente fechado. Envia energia quando o dispositivo está desativado. |
Variantes comuns avaliadas para diferentes configurações incluem o SPST (Single Pole Single Throw). Nós os usamos para alternâncias simples, como ligar os faróis de neblina. Construtores avançados também usam o DPDT (Double Pole Double Throw). Contamos com variantes DPDT para reversões complexas, como operar reguladores de janela motorizados.
A solução de problemas mais rápida e precisa reduz as horas de trabalho e evita a substituição desnecessária de componentes. Os mecânicos da concessionária cobram taxas premium para diagnósticos elétricos. Compreender os perfis de falha reduz diretamente o seu custo total de propriedade. Ele permite que você identifique falhas com precisão.
Componente | Sintoma Primário | Método de teste | Mecanismo de falha |
|---|---|---|---|
Fusível | Perda total de energia | Inspeção visual/teste de continuidade | Sobrecarga térmica (filamento derretido) |
Relé | Falha intermitente / Luzes fracas | Ouça 'clique' / teste de troca | Desgaste mecânico/corrosão por arco |
Sintoma: Perda completa e repentina de energia em um subsistema. O componente simplesmente para de funcionar completamente.
Verificação: Realize uma inspeção visual para ver se há um filamento cortado. Use um multímetro digital para realizar testes de continuidade nos pinos de teste superiores.
Regra de resolução: você deve substituí-lo exatamente pela mesma amperagem. Um fusível queimado recorrentemente indica um curto-circuito sistêmico. Você deve encontrar o fio desencapado tocando o chassi.
Sintoma: Mau funcionamento intermitente ou fraco desempenho dos componentes. Você pode experimentar luzes escurecidas. Você pode notar a ausência de um 'clique' audível ao pressionar o botão de ativação.
Verificação: Execute testes de troca com uma unidade de trabalho conhecida com exatamente a mesma especificação. Ouça atentamente o envolvimento audível ao aplicar a potência do gatilho.
Regra de resolução: Os relés sofrem desgaste mecânico e formação de arco de contato ao longo do tempo. Eles não podem ser “reinicializados” como um disjuntor doméstico. Você deve substituí-los quando os contatos internos corroerem e falharem.
Os fabricantes OEM e os construtores de reposição de última geração não espalham esses componentes aleatoriamente por todo o veículo. Eles os unificam. Centralizar a distribuição de energia é uma marca registrada da engenharia elétrica profissional. Simplifica toda a arquitetura do veículo.
Existem três razões principais pelas quais os integradores de sistemas modernos escolhem hubs unificados.
Isolamento de perigos: A centralização de componentes em um hub selado e à prova de intempéries protege componentes eletrônicos delicados. Ele protege os terminais de cobre do calor extremo do compartimento do motor, respingos de umidade e detritos abrasivos. Previne a corrosão prematura.
Eficiência de fiação: Uma unidade combinada reduz drasticamente o comprimento de fios de bitola pesada. Ele minimiza quedas de tensão perigosas em dispositivos de alto consumo, como barras de luz no teto ou compressores de ar integrados. Execuções mais curtas significam fios mais frios e seguros.
Escalabilidade: Uma caixa de fusíveis de carro unificada permite que gerentes de frota e construtores off-road adicionem novos circuitos de forma limpa. Você não precisa mais fazer emendas aleatórias na fiação de fábrica. Basta conectar um novo relé e fundir em um slot padronizado vazio.
A sequência incorreta de componentes elétricos é a principal causa de incêndios em veículos de reposição. Quando os entusiastas instalam novos acessórios, muitas vezes adivinham a ordem de colocação. Suposições em sistemas de alta amperagem produzem resultados catastróficos. Uma hierarquia estrita governa o fluxo elétrico.
O fusível deve ser sempre instalado estritamente antes do relé. As melhores práticas de engenharia determinam a colocação do fusível primário a 30 centímetros do terminal da bateria ou do barramento de alimentação principal. Isso garante que o maior trecho possível do fio permaneça protegido.
Devemos examinar o que acontece durante uma falha catastrófica. Se ocorrer um curto-circuito - onde um fio energizado toca a estrutura metálica do veículo - um enorme pico de corrente percorrerá o circuito instantaneamente.
Se você colocar o Car Relay primeiro na sequência, o pico de corrente resultante pode formar um arco através do interruptor interno. Este arco de plasma gera imenso calor. Ele solda permanentemente os contatos do relé. Isso mantém o circuito completamente “ativo”, apesar de seus esforços para desligá-lo. Em última análise, causa o derretimento total do fio.
Colocar o fusível primeiro resolve este problema de física. A enorme corrente atinge o elemento fusível imediatamente. Ele corta a fonte de alimentação de forma completa e segura. Esta topologia rigorosa protege tanto o fio de cobre a jusante quanto a própria unidade de relé cara. Garante um modo de falha seguro.
Compreender a proteção elétrica automotiva requer avaliar as funções complementares de componentes distintos. Os fusíveis atuam como guardiões rígidos. Eles gerenciam estritamente as limitações de segurança térmica e protegem o chicote elétrico central. Os relés atuam como diretores inteligentes. Eles ditam a lógica de comutação e lidam com o gerenciamento de cargas pesadas com eficiência. Confundir essas funções compromete a segurança do veículo.
Próximas etapas para atualizações do sistema:
Ao atualizar os sistemas elétricos do veículo, priorize um bloco de energia centralizado de alta qualidade e à prova de intempéries.
Certifique-se de que o hub escolhido acomoda facilmente relés DIN 72552 padronizados.
Verifique se ele aceita fusíveis de lâmina comuns para garantir a disponibilidade imediata de substituição.
Siga regras rígidas de topologia de fiação para garantir confiabilidade e conformidade a longo prazo.
R: Não. Os relés não são dispositivos de proteção e não desarmam. Se um circuito ficar sobrecarregado, um fusível oculto queimará ou os contatos internos do relé sofrerão danos térmicos permanentes. Você não pode redefini-los; eles exigem substituição total se estiverem danificados.
R: Colocar fio grosso e de alta amperagem na cabine do veículo aumenta o risco de incêndio, custa mais cobre e cria calor extremo na chave física, levando à rápida falha dos componentes. Os relés isolam esse perigo no compartimento do motor.
R: Nunca. Um fusível é dimensionado especificamente para a capacidade térmica do fio que protege. Aumentar o tamanho do fusível remove a proteção, permitindo que o fio derreta e potencialmente acenda antes que o circuito finalmente se quebre.
